🧠 Et si AutoCAD Electrical était l’outil qu’il vous manque (même si vous n’êtes pas électricien) ?

---

💬 Introduction

Beaucoup d’utilisateurs d’AutoCAD ignorent qu’AutoCAD Electrical n’est pas réservé aux électriciens. Derrière son nom trompeur, il cache des outils puissants de gestion de projets, d’automatisation et de mise à jour de plans, capables de faire gagner un temps précieux — même pour des usages non électriques : mécanique, architecture, industrie, etc.

⚙️ Le Gestionnaire de projet : un outil sous-estimé

Contrairement à AutoCAD « classique », AutoCAD Electrical repose sur un Gestionnaire de projet. Celui-ci ne sert pas seulement à regrouper des fichiers DWG, mais permet de piloter, organiser et automatiser des tâches sur un ensemble complet de plans.

Quelques fonctionnalités clés :

• 📑 Création automatique de sommaires : un index global de tous les plans du projet est généré sans script manuel.
• 🧾 Remplissage automatique des cartouches : les propriétés du projet s’appliquent à tous les dessins, sans avoir à les ouvrir un par un.
• 🔁 Exécution de scripts sur plusieurs fichiers : grâce à l’utilitaire de projet, vous pouvez lancer vos scripts AutoLISP, VBA ou AutoCAD sur tout un jeu de plans en une seule opération.

Un simple script bien conçu peut ainsi renommer des calques, mettre à jour des attributs, purger, exporter en PDF ou DWG compacté — sur des dizaines de plans simultanément.

🔧 Une autre approche du dessin : 1 folio = 1 plan

AutoCAD Electrical s’adapte aussi très bien à une organisation par folio, c’est-à-dire un dessin = un plan. Peu importe la manière dont votre cartouche est intégré :

• Soit directement dans l’espace objet (avec un bloc cartouche),
• Soit dans une présentation comportant une ou plusieurs fenêtres de présentation.

Cette approche est une alternative simple et efficace au jeu de feuilles traditionnel : moins de paramétrages complexes, mais la puissance du Gestionnaire de projet toujours disponible.

📊 Exporter et mettre à jour les données de cartouche

AutoCAD Electrical propose aussi des outils d’exportation et d’importation de données liés aux cartouches. Vous pouvez :

• Exporter les informations définies pour chaque plan dans un fichier Excel ;
• Réimporter ces données après modification, pour mettre à jour automatiquement tous les plans concernés.

C’est une solution idéale pour harmoniser les informations de projet (révisions, clients, indices, dates, etc.) sans manipulation répétitive.

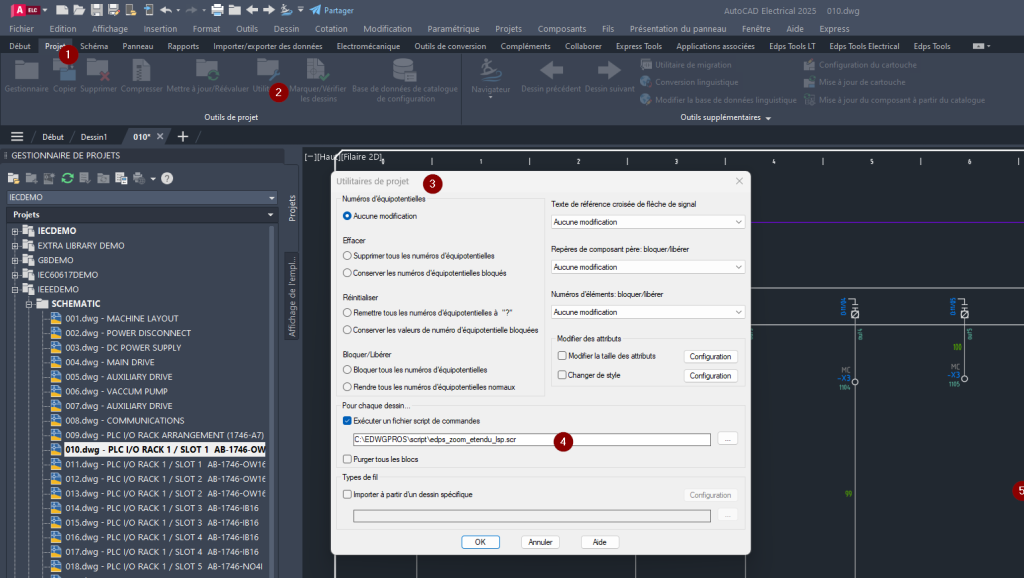

🧠 L’utilitaire de projet : un trésor caché

Peu d’utilisateurs savent qu’il est possible d’utiliser l’utilitaire de projet pour exécuter des scripts AutoCAD sur l’ensemble des dessins d’un projet. Accessible depuis le ruban ou le menu contextuel du Gestionnaire de projet, il permet de :

• Sélectionner un ensemble de dessins ;
• Définir un script ou une commande personnalisée ;
• Lancer l’opération sur tous les plans automatiquement.

En clair, une usine à automatisation intégrée pour toutes vos routines de mise à jour, sans outil externe.

🚀 Pourquoi c’est méconnu

Le nom « Electrical » décourage souvent les utilisateurs. On imagine un logiciel limité aux schémas électriques, alors qu’en réalité, AutoCAD Electrical repose sur le même moteur DWG qu’AutoCAD, mais enrichi de fonctionnalités de projet :

• Gestion de documents multi-fichiers,
• Indexation et sommaires automatiques,
• Automatisations avancées via scripts ou Excel.

C’est un AutoCAD augmenté, idéal pour quiconque travaille sur des ensembles de plans cohérents.

🧩 Conclusion

Même sans tracer un seul fil, AutoCAD Electrical peut devenir votre meilleur allié de productivité :

• Organisez vos plans comme un vrai projet ;
• Créez vos sommaires automatiquement ;
• Uniformisez vos cartouches ;
• Et exécutez vos scripts sur l’ensemble de vos fichiers.

👉 Ne vous laissez pas tromper par son nom : Electrical, c’est avant tout du “Project CAD DWG”.

💬 Et vous ?

Avez-vous déjà exploré AutoCAD Electrical en dehors du domaine électrique ? Testez-le sur votre prochain projet et découvrez combien de temps vous pouvez gagner.
